概述

BH3630 是1U緊湊型PCM復用設備，它將FXS、FXO、E&M、磁石等話音信號和RS232等數據、以太網等復用到1條E1通路或光纖線路上進行傳輸。該設備采用模塊化設計，集成度高，配置靈活，適合專網用戶的組網需要，是高性價比的設備。

◆ 采用模塊化設計，集成度高,性能穩定可靠

◆ 提供30個插槽，支持FXS/FXO、E&M、磁石、10/100Base_T、熱線等音頻接 口及RS232等數據接口

◆ 設備容量：30路FXS/FXO

8路程控電話+1路10/100Base_T網絡

◆ 支持來電顯示

◆ 群路接口：E1/光纖

◆ 提供1~2路以太網數據

◆ 當群路接口為E1接口時，第2個E1專用于傳輸以太網

◆ 完善的狀態顯示，便于維護管理

◆ E1接口

接口碼型： HDB3碼
線路速率： 2.048Mbp/s±50ppm
接口阻抗： 75Ω /非平衡， 120Ω /平衡

物理接口： BNC(75Ω)/RJ45(120Ω)
標準： ITU-T G.703、G.704
抖動特性： 滿足G.704和G.823

◆ FXS/FXO接口

阻抗: 200Ω+680Ω||0.1μF（FXO）

200Ω+560Ω||0.1μF（FXS）

頻率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 磁石接口

阻抗: 600Ω

音頻范圍:300～ 3400Hz

壓縮率：ITU G.711中A律

回波損耗：比低于18db
物理接口:RJ45

◆ E&M接口

二線/四線可選

阻抗：600Ω（二線），小于10Ω（四線輸出），大于10K(四線輸入)

AD增益： +14dB（可調）

DA增益： +4 dB（可調）

物理接口：RJ45(1路E&M 使用兩個RJ45)

◆ 以太網接口

支持IEEE 802.3/802.3u
支持10/100M自適應，全雙工，半雙工自適應
支持交叉線直通線自適應

傳輸速率：當群路接口為E1接口時，第2個E1用于傳輸以太網,速率為為

N×64 Kb/S（N=1--31）

物理接口：RJ45

◆ RS232接口

每卡提供2路RS232數據

物理接口：RJ45

速率： 300～19200B/S

◆ 話音編碼及信令方式

16時隙隨路信令，符合ITU-T G.732

A率PCM編碼，每話路64Kb/S,符合ITU-T G.711

◆ 供電

-48V DC(-36～-72V)或220V AC(165～265V)可選

整機功耗：小于30W

◆ 機械結構

19英寸1U

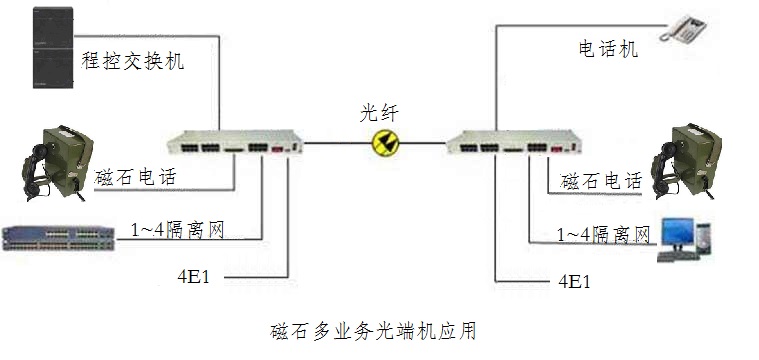

◆ 典型應用
